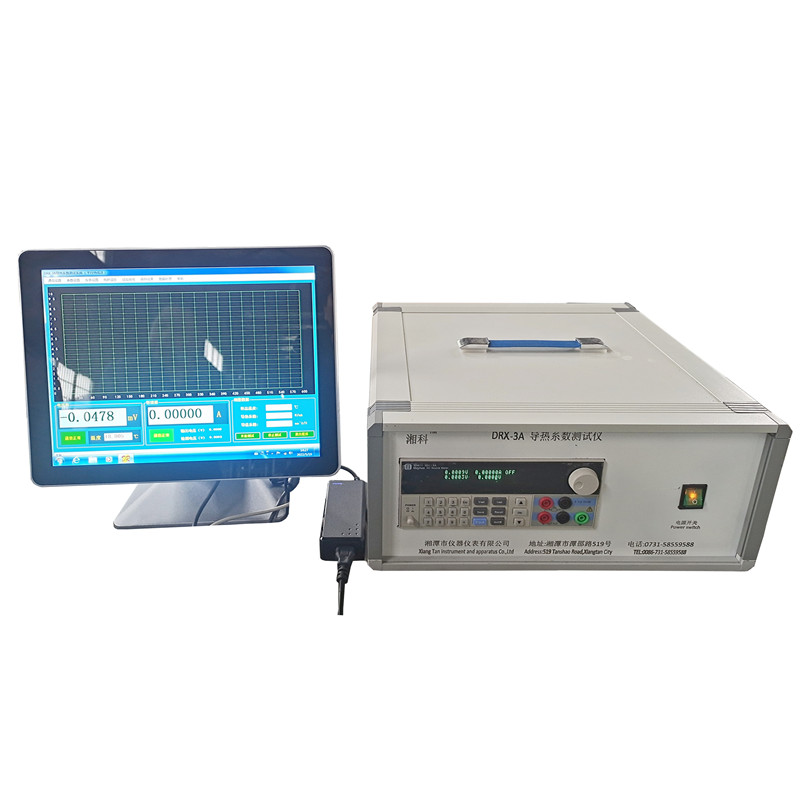

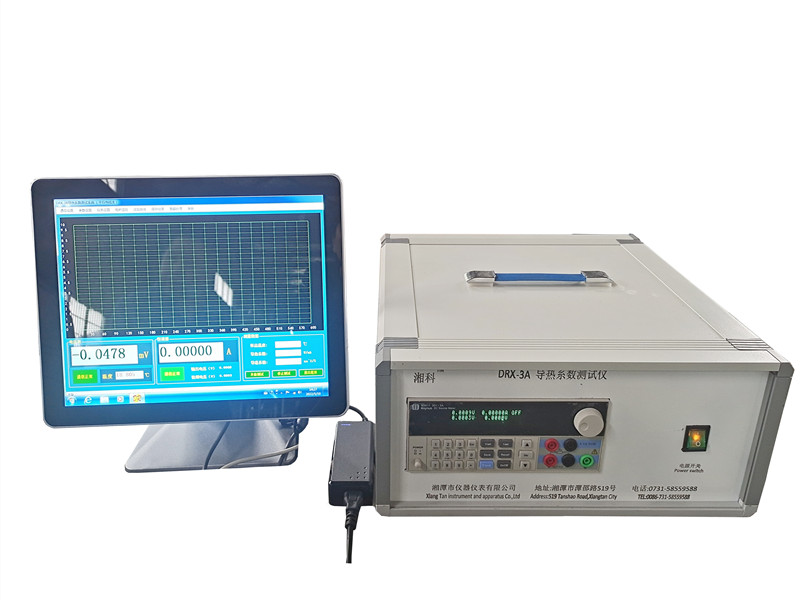

平板導熱系數儀湘潭湘科DRX-3A導熱系數測試儀（交叉熱線法）
一、概述
DRX-3A導熱系數測試儀采用瞬態熱線法，含交叉線法和平行線法，主要測量固態和粉狀材料在不同溫度下導熱系數、導溫系數（熱擴散系數）和比熱容。具有高精度、高分辨率、高復現性等特點。由計算機控制進行自動測量。廣泛適用于研究院校、質檢、廠礦等部門對材料的導熱系數測量。
本儀器是在我廠原DRX-2基礎上重新進行開發設計，提高了測量精度和重現性，結構更加合理，使用更方便。型號分類：DRX-3A主要采用交叉熱線法（也可用平行線法測量5w/mk以下的材料）。
儀器參考標準：GB/T 5990-2006《定形隔熱耐火制品導熱系數試驗方法(熱線法)》；GB/T 17106-1997《耐火材料導熱系數實驗方法（平行線法）》；GB/T 11205-2009《橡膠熱導率的測定（瞬態熱絲法）》; GB/T10297-2015《非金屬固體材料導熱系數的測定(熱線法)》等.
二、 主要技術指標
1、測量范圍：DRX-3A(交叉線法) 0.015~2.0 W/(m·K)
DRX-3A(平行線法) 0.015~5.0 W/(m·K)
2、溫度范圍：常規檢測為室溫，可根據客戶要求選配不同恒溫裝置及測試熱線，做不同溫度下的檢測，如下：
-40～120 ℃（需配高低溫恒溫箱）配銅-康銅熱線
室溫～1000 ℃（需配電阻絲電阻爐）配鎳鉻-鎳硅或鉑-鉑銠熱線
室溫～1300 ℃（需配硅碳棒電阻爐）配鉑-鉑銠熱線
室溫～1600 ℃（需配硅鉬棒電阻爐）配鉑-鉑銠熱線
3、測量精度： <±5.0 %
4、試樣尺寸： 2塊,不小于40mm×80mm×114mm的互相對稱的長方體或2塊橫斷面直徑不小于80mm，長度不小于114mm的半圓柱體疊合成的圓柱體；建議按標準磚尺寸230 mm×110mm×65 mm或 230 mm×110 mm×75 mm （或根據用戶要求訂做），
5、溫度分辯： 0.001℃
6、熱線電源：電流分辯0.01mA，電壓分辯0.1mV；
7、電源：電壓220V；頻率50Hz；功率500W（配用電爐溫度控制器電源的要求參看電爐溫度控器說明書）。
標準配置：含DRX-3測試主機壹臺，軟件壹份，通迅接口及數據線壹套，臺式電腦壹臺，常溫測試熱線壹套。另恒溫裝置及高溫線熱為選配項，按合同配置。
